美国泰克数字荧光示波器说明书

DPO2012 DPO2012B美国泰克数字荧光示波器说明书

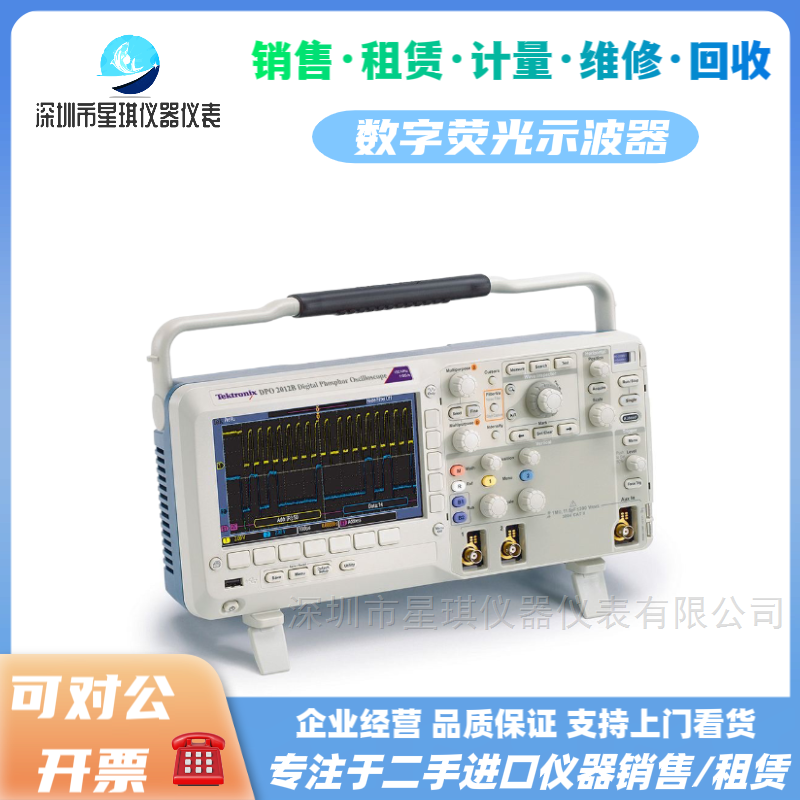

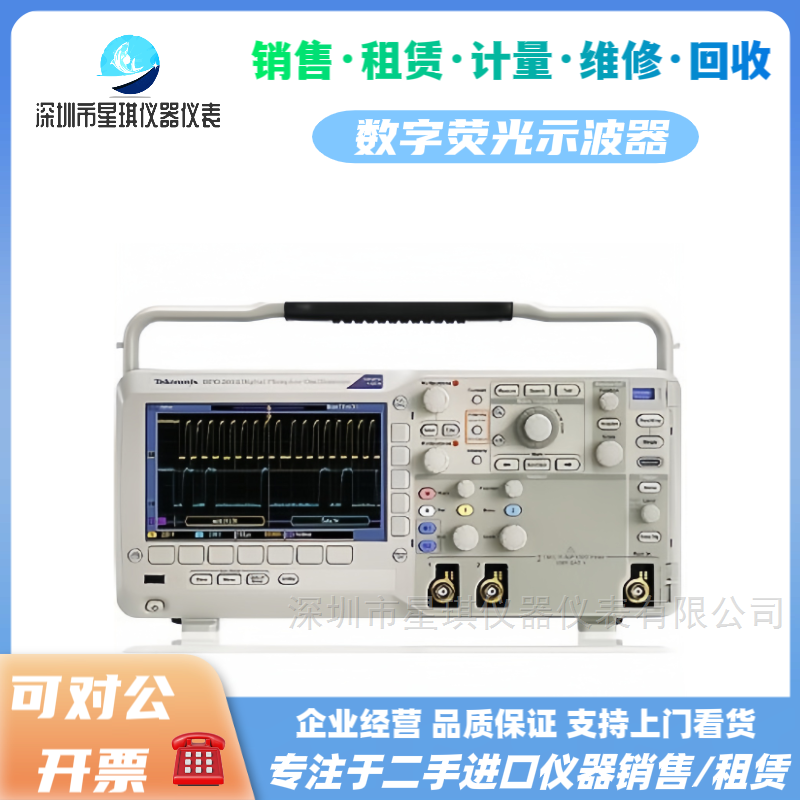

泰克数字荧光示波器DPO2012B ：100MHz，双通道，1GS/s，1M记录，5,000wfm/s的波形捕获速率,29种自动测量和FFT分析，TekVPI探头接口支持有源探头、差分探头和电流探头，7英寸TFT-LCD宽屏彩色显示器。

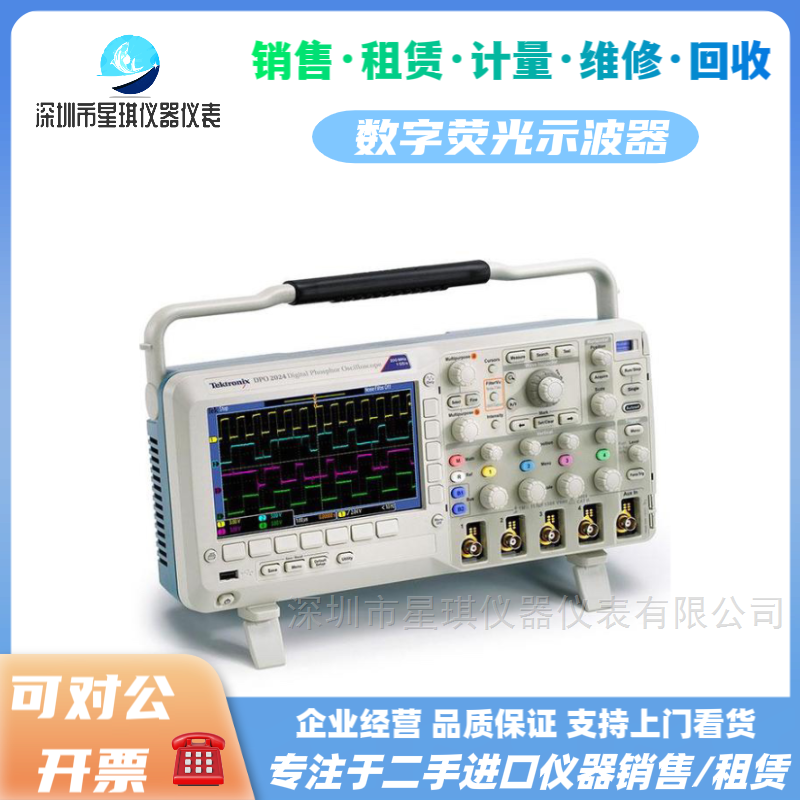

Tektronix 混合信号示波器 MSO2000B 和 DPO2000B 系列 Tektronix MSO2000B 和 DPO2000B 系列产品以入门级价格提供高级调试功能。 具有多达 20 个通道的型号选择，用于分析模拟和数字信号，用户可以快速查找和诊断复杂设计中的问题。 MSO2000B 和 DPO2000B 型号在所有通道上提供提供标准的 100 万点深记录长度，有助于捕捉长时段的信号活动，同时保持精细的计时分辨率。 深记录长度结合使用 Wave Inspector® 导航和搜索工具，让用户能够在很短的时间内找到他们的事件。 兼容探头包括：低电压、单端 TAP1500 ( 661-3286 )；电流 TCP0020 ( 796-2696 )、TCP0150 ( 661-3283 )、TCP2020 ( 796-6705 )；差分、高电压 TDP0500 ( 661-3292 )、TDP1000 ( 668-7167 )、THDP0100 ( 752-7353 )、THDP0200 ( 752-7357 )、TMDP0200 ( 752-7366 )；无源 TPP0100 ( 726-0035 )、TPP0200 ( 726-0038 )。 提供的附件包括：软质携带箱 ACD2000 ( 575-589 )；硬质携带箱 HCTEK4321 ( 613-1510 )；基架安装套件 RMD2000 ( 697-8791 )；探头适配器 TPA-BNC ( 628-7540 )。 Wave Inspector® 控制，易于导航，自动搜索波形数据 FilterVuTM 可变低通滤波器，用于在捕获高频事件时消除不想要的信号噪声 29 次自动测量加 FFT 分析，用于简化波形分析 触发模式：边缘、脉宽、矮波、逻辑、设置和保持、上升/下降时间、视频 +（仅 MSO）自动触发、解码和搜索并行总线以及多通道设置和保持触发 TekVPI® 探头接口支持有源、差分和电流探头，用于自动定标和单元 7" (180mm) 宽屏 TFT-LCD 彩色显示屏 体积小巧（5.3"/134mm 深）且轻便（7 磅 14 盎司/3.6 千克） 前面板上有 USB 2.0 主机端口，可快速方便进行数据存储 后面板上的 USB 2.0 设备端口，便于连接至 PC 或直接打印至 PictBridge® 兼容打印机 ### 注 提供一个 3 种应用 ( DPO2BND , 851-1340 ) 捆绑包，分别为各个应用模块 DPO2AUTO ( 575-573 )、DPO2COMP ( 575-563 )、DPO2EMBD ( 575-614 )。 ### 混合信号示波器

混合信号示波器系列提供高达 200 MHz 的带宽和 1 GS/s 采样率，以入门级的价格带给您高级调试功能。通道数多达 20 个，您只需一台设备即可分析模拟和数字信号。在保持精细的定时分辨率的情况下捕获长窗口中的信号活动, DPO2012B还提供了1百万点的纪录长度

• .

• 1 GS/s 所有频道上采样率

• .

• 所有频道上记录长度均为1百万点

• .

• 5,000 wfm/s 最大波形捕获速率

• .

• 一系列高级触发

• MSO/DPO2000B 系列混合信号示波器型号：

• 型号	带宽	记录长度	模拟通道	数字通道
  DPO2002B	70 MHz	1 M	2	--
  MSO2002B	70 MHz	1 M	2	16
  DPO2004B	70 MHz	1 M	4	--
  MSO2004B	70 MHz	1 M	4	16
  DPO2012B	100 MHz	1 M	2	--
  MSO2012B	100 MHz	1 M	2	16
  DPO2014B	100 MHz	1 M	4	--
  MSO2014B	100 MHz	1 M	4	16
  DPO2022B	200 MHz	1 M	2	--
  MSO2022B	200 MHz	1 M	2	16
  DPO2024B	200 MHz	1 M	4	--
  MSO2024B	200 MHz	1 M	4	16

DPO2012 DPO2012B美国泰克数字荧光示波器说明书参数
